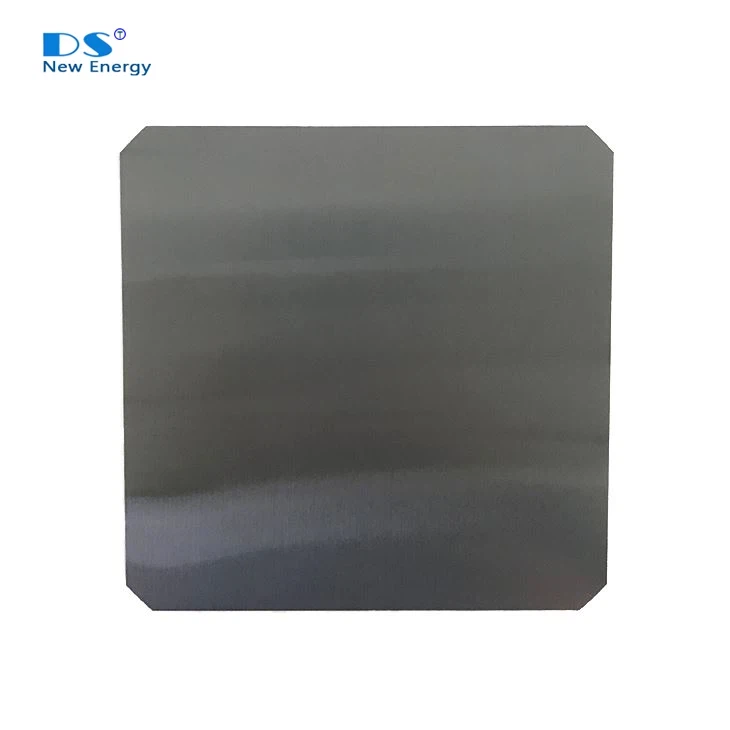

רקיק הסיליקון המונוקריסטלי מסוג N12 מסוג N מאמצת פורמט פסאודו גדול 210 × 210 מ"מ (קוטר φ295 מ"מ), מגדיל את האזור הפעיל ומגביר את תפוקת הכוח למודולי PV יעילות גבוהה. הוא גדל בשיטת CZ ומסומם עם זרחן, הוא כולל א<100>כיוון פני השטח, צפיפות ניתוק נמוכה (פחות או שווה ל 500 ס"מ ²) ומוליכות מסוג N. עם טווח התנגדות של 1.0–7.0 Ω · ס"מ ומוביל מיעוט גדול יותר או שווה ל 1000 מיקרומטר, הוא אידיאלי לטכנולוגיות תאי סולאריים מתקדמים כמו TOPCON ו- HJT. הגיאומטריה המותאמת של M12 Wafer ואיכות פני השטח מבטיחים ביצועים מצוינים במודולים בעלי עוצמה גבוהה מהדור הבא.
1. מאפייני חומר
|
נֶכֶס |
מִפרָט |
שיטת בדיקה |
|
שיטת צמיחה |
CZ |
|
|
גבישות |
מונוקריסטלי |
טכניקות תחריט עדיפות(ASTM F47-88) |
|
סוג מוליכות |
סוג N. |
Napson EC-80TPN |
|
דופנט |
זַרחָן |
- |
|
ריכוז חמצן [OI] |
פחות או שווה ל8e +17 at/cm3 |
FTIR (ASTM F121-83) |
|
ריכוז פחמן [CS] |
פחות או שווה ל5e +16 at/cm3 |
FTIR (ASTM F123-91) |
|
צפיפות בור תחריט (צפיפות ניתוק) |
פחות או שווה ל500 ס"מ-2 |
טכניקות תחריט עדיפות(ASTM F47-88) |
|
כיוון פני השטח |
<100>± 3 מעלות |
שיטת דיפרקציה של רנטגן (ASTM F26-1987) |
|
אוריינטציה של צדדי כיכר הפסאודו |
<010>,<001>± 3 מעלות |
שיטת דיפרקציה של רנטגן (ASTM F26-1987) |
2. תכונות חשמליות
|
נֶכֶס |
מִפרָט |
שיטת בדיקה |
|
הִתנַגְדוּת סְגוּלִית |
1.0-7.0 ω.cm
|
מערכת פיקוח רקיק |
|
MCLT (Lifetime Carrier Carrier) |
גדול או שווה ל 1000 מיקרו
|
Sinton BCT-400 חוֹלֵף
(עם רמת הזרקה: 5E14 ס"מ-3)
|
3. גיאומטריה
|
נֶכֶס |
מִפרָט |
שיטת בדיקה |
|
גֵאוֹמֶטרִיָה |
כיכר פסאודו |
|
|
צורת קצה פוע
|
עִגוּל | |
|
אורך הצד של הוופל |
210 ± 0.25 מ"מ
|
מערכת בדיקת פליקה |
|
קוטר פליגה |
φ295 ± 0.25 מ"מ |
מערכת בדיקת פליקה |
|
זווית בין צדדים סמוכים |
90 מעלות ± 0.2 מעלות |
מערכת בדיקת פליקה |
|
עוֹבִי |
180 ﹢ 20/﹣10 µm 175﹢ 20/﹣10 µm
170﹢ 20/﹣10 µm
165﹢ 20/﹣10 µm
160﹢ 20/﹣10 µm
150﹢ 10/﹣10 µm
|
מערכת בדיקת פליקה |
|
TTV (וריאציה של עובי כולל) |
פחות או שווה ל 27 µm |
מערכת בדיקת פליקה |
4.מאפייני שטח
|
נֶכֶס |
מִפרָט |
שיטת בדיקה |
|
שיטת חיתוך |
DW |
-- |
|
איכות פני השטח |
כחתוך וניקוי, אין זיהום גלוי, (שמן או גריז, הדפסי אצבעות, כתמי סבון, כתמי slurry, כתמי אפוקסי/דבק אסורים) |
מערכת פיקוח רקיק |
|
מסור סימני / צעדים |
פחות או שווה ל 15 מיקרומטר |
מערכת פיקוח רקיק |
|
קֶשֶׁת |
פחות או שווה ל 40 מיקרומטר |
מערכת פיקוח רקיק |
|
לְעַקֵם |
פחות או שווה ל 40 מיקרומטר |
מערכת פיקוח רקיק |
|
שְׁבָב |
עומק פחות או שווה ל 0.3 מ"מ ואורך פחות או שווה ל- 0.5 מ"מ מקסימום 2/יח '; אין Chip V. |
עיניים עירומות או מערכת פיקוח |
|
מיקרו סדקים / חורים |
אסור |
מערכת פיקוח רקיק |
