מערכת העברה סטטית (STS) ויישום בייצור PV

מָבוֹא

ככל שמרכזי נתונים מודרניים, מתקנים מסחריים ואתרים תעשייתיים הופכים יותר ויותר תלויים באספקת חשמל, הפסקות חשמל או חוסר יציבות עלולות להשפיע על מערכות. כדי להבטיח כוח מתמשך, במיוחד בעומסים קריטיים, מערכת ההעברה הסטטית (STS) הפכה להתקן חיוני להגנה מפני חשמל. STS היא מערכת יעילה ביותר המיועדת להחליף מקורות חשמל בצורה חלקה במקרה של תקלה, מה שמבטיח את היציבות והמשכיות של העומס.

מהי מערכת העברה סטטית (STS)?

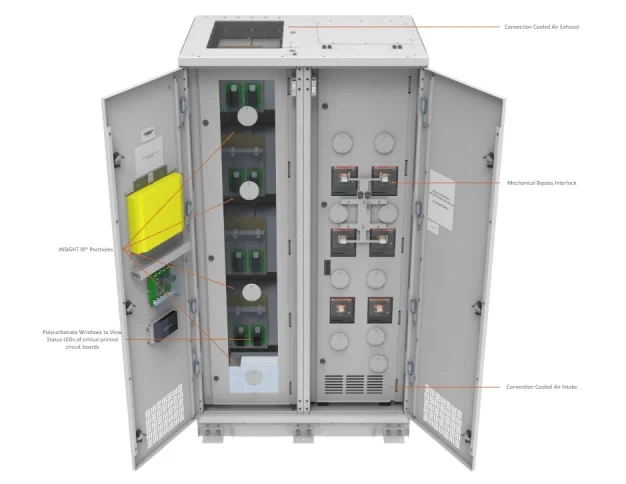

מערכת העברה סטטית (STS) היא מכשיר המאפשר מעבר חלק בין שני מקורות כוח או יותר. תפקידו העיקרי הוא להעביר אוטומטית את העומס ממקור הכוח הראשוני למקור הכוח לגיבוי כאשר המקור הראשי נכשל או הופך לא יציב, מה שמבטיח שהעומס יישאר ללא הפרעה.

בניגוד למכשירי מיתוג מכניים מסורתיים, STS מבוסס על רכיבים אלקטרוניים-מוצקים, המאפשרים מיתוג מהיר ואמין הרבה יותר. הוא נפוץ בשימוש בסביבות הדורשות אמינות וזמינות גבוהות, כגון מרכזי נתונים, בתי חולים ומוסדות פיננסיים.

כיצד פועלת מערכת העברה סטטית?

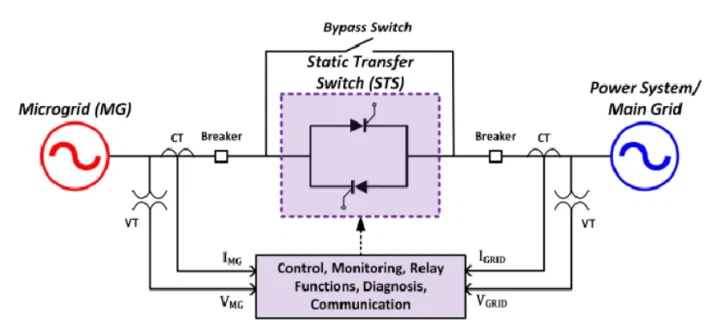

ה- STS פועל על בסיסמתגים סטטייםו-מערכת בקרה אוטומטית. תפקידו העיקרי הוא לנטר באופן רציף את המצב של מקורות הכוח הראשיים והגיבוי ולעבור אוטומטית לכוח הגיבוי כאשר המקור הראשי נכשל. כך זה עובד:

• ניטור כוח: המערכת מנטרת באופן רציף את ספק הכוח הראשי, עוקבת אחר פרמטרים כמו מתח, תדר וצורת גל.
• איתור תקלות: כאשר מזוהה תקלה או חוסר יציבות במקור הכוח הראשי, ה-STS מפעיל את מנגנון המיתוג האוטומטי.
• החלפה מיידית: ה-STS עובר למקור כוח הגיבוי כמעט מיידי, בדרך כלל תוך אלפיות שניות, מה שמבטיח ללא הפרעה לעומס.
• שחזור חשמל: ברגע שמקור הכוח הראשי ישוחזר למצב תקין, ה-STS יחזור אליו אוטומטית.

היתרונות העיקריים של מערכות העברה סטטיות

• מיתוג חלק: עקב השימוש במתגים סטטיים, STS יכול לבצע החלפת מקור באלפיות שניות, מבלי להפריע לאספקת החשמל לעומס. זה קריטי בסביבות הדורשות אמינות הספק גבוהה.
• אמינות מערכת משופרת: STS מספק מקורות כוח מיותרים, ומבטיח שכאשר המקור הראשי נכשל, מקור הגיבוי יכול להשתלט במהירות, ולמנוע הפסקות חשמל או השבתת מערכת.
• יעילות שטח: בהשוואה למיתוג מכאני מסורתי, ל-STS עיצוב מיתוג אלקטרוני קומפקטי, חוסך מקום והופך את מערכת החשמל ליעילה יותר.
• אין התערבות ידנית: לאחר התצורה וההתקנה, ה-STS מנהל אוטומטית את החלפת מקור הכוח ללא התערבות אנושית, מפחית את הסיכון לשגיאות ומפחית את עלויות התחזוקה.
• מופחתת ההשפעה של תנודות כוח: על ידי ייצוב אספקת החשמל, STS מפחית את ההשפעה של תנודות הספק (כגון שינויים במתח ובתדר) על הציוד, ובכך מאריך את תוחלת החיים של המכשירים.

יישומים של מערכות העברה סטטיות

מערכות העברה סטטיות נמצאות בשימוש נרחב במספר תחומים, במיוחד בסביבות שבהן אמינות הספק היא בראש סדר העדיפויות. להלן כמה מקרי שימוש טיפוסיים:

• מערכת PV: 1.החלפת מצב רשת-מחוברת/כבויה-

כאשר מערכת PV פועלת במצב "רשת-מחוברת לאחסון אנרגיה", אם הרשת חווה פתאום הפסקת חשמל, ה- STS יחליף מיד את אספקת הכוח של העומס מ"רשת + PV" ל"סוללת אחסון אנרגיה". זה מבטיח שום הפרעה לעומסים ביתיים או תעשייתיים/מסחריים (כגון מקררים ושרתים).

2. מיתוג כוח ראשי/המתנה

כמה פרויקטים PV בקנה מידה גדול- מצוידים בשני מקורות כוח (למשל, "PV + חשמל שירות" או "PV + מחולל דיזל"). ה- STS יכול לשמש כמתג העברה עבור מקורות הכוח הראשיים וההמתנה. כאשר למקור הכוח הראשי (לדוגמה, PV) אין תפוקה מספקת או תקלות, הוא עובר אוטומטית למקור המתח במצב המתנה (למשל, מתח חשמל) כדי להבטיח אספקת חשמל יציבה.

3. הגנה עצמאית לעומסים קריטיים

עבור ציוד קריטי במערכות PV (כגון מערכות ניטור ויחידות בקרת מהפך), ניתן להגדיר את ה-STS באופן ספציפי עם מקורות כוח כפולים (למשל, "מעגל PV ראשי + ספק כוח DC גיבוי"). זה מונע כיבוי של ציוד קריטי עקב תקלות במעגל הראשי, שאחרת עלולים להשפיע על פעולת המערכת כולה.

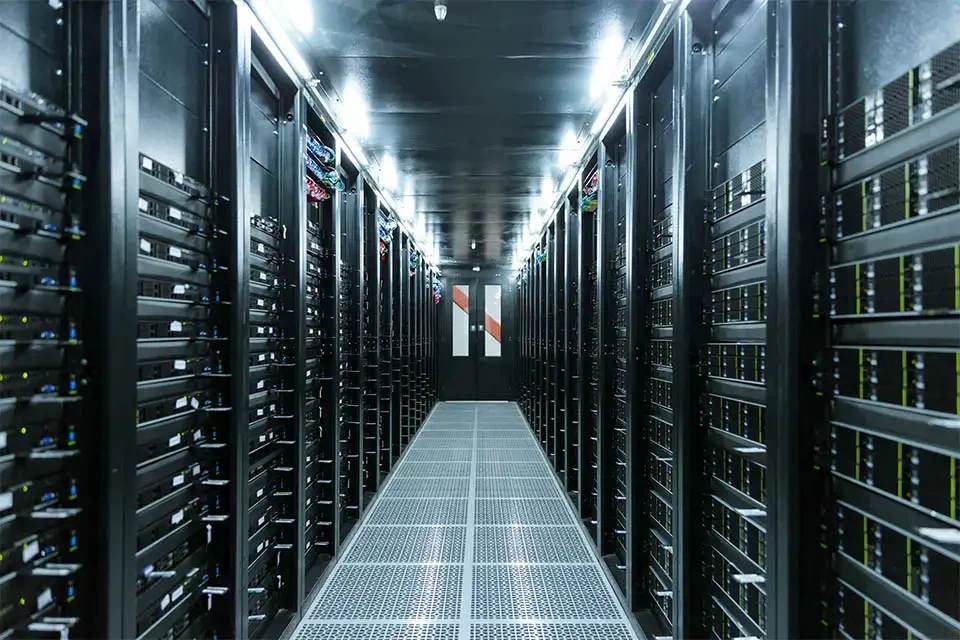

• מרכזי נתונים: מרכזי נתונים מסתמכים במידה רבה על אספקת חשמל ללא הפרעה, וכל הפסקת חשמל עלולה להוביל להפסקות שרת, לאובדן נתונים או להפרעה בשירות. STS מבטיח שאספקת החשמל תישאר יציבה בכל התנאים.

• בתי חולים ומתקנים רפואיים: ציוד רפואי כגון מכשירים לתמיכת חיים, חדרי ניתוח ומכונות קריטיות אחרות תלויים באספקת חשמל אמינה. STS מבטיח שלמכשירים אלה תמיד יהיה מקור חשמל יציב, ומונע השלכות קטסטרופליות שעלולות להיות כתוצאה מהפסקת חשמל.

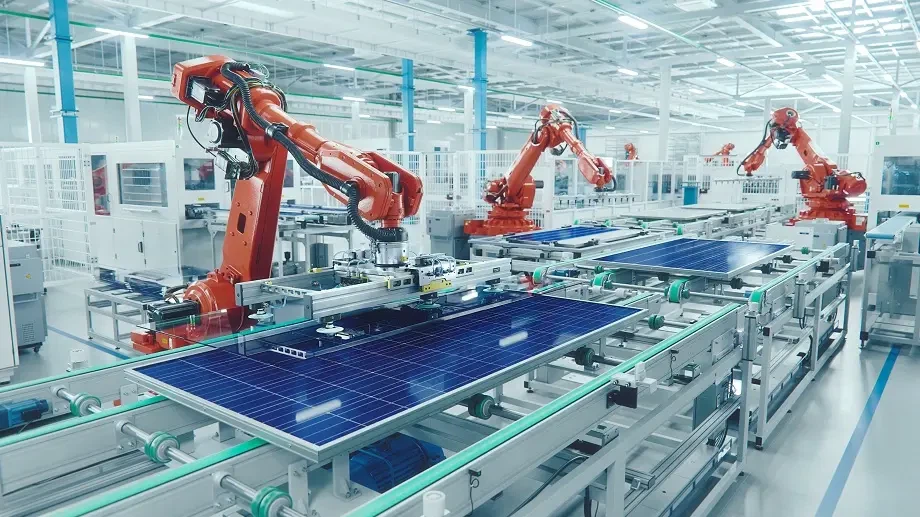

• מערכות אוטומציה תעשייתית: קווי ייצור תעשייתיים מסוימים ומערכות אוטומטיות תלויים בכוח מתמשך. כל הפסקת חשמל יכולה לעצור את הייצור, להשפיע על היעילות ואיכות המוצר. STS מבטיח פעולה ללא הפרעה בסביבות קריטיות כאלה.

יתרונות היישום במערכת PV

בהשוואה למתגים מכניים מסורתיים (למשל, מגע), הSTSיש יתרונות בולטים יותר ביישומי מערכות PV:

• מהירות מיתוג מהירה: זמן המעבר הוא בדרך כלל בטווח של אלפיות השנייה (<50ms), much faster than the second-level response of mechanical switches. This prevents sensitive loads (such as computers and precision instruments) from restarting due to power outages.

• ללא השפעת קשת: הוא משתמש במכשירי חשמל (למשל, IGBTs) כדי להשיג מיתוג, ללא מגעים מכניים וללא יצירת קשתות. זה הופך אותו למתאים לתרחישי מיתוג- גבוהים במערכות PV ומאריך את תוחלת החיים של הציוד.

• בקרה חכמה אוטומטית: ניתן לקשר אותו עם ממירי PV ואחסון אנרגיה BMS (מערכת ניהול סוללות). זה מפעיל אוטומטית מיתוג על סמך מצב הרשת ותפוקת ה-PV, ללא צורך בהתערבות ידנית.

מַסְקָנָה

מערכת ההעברה הסטטית (STS) ממלאת תפקיד מכריע באספקת-אמינות גבוהה, אספקת חשמל ללא הפרעה ליישומים קריטיים. יכולות המיתוג היעילות, המהירות והאמינות שלו מבטיחות שהפרעות חשמל לא ישפיעו על ציוד חיוני, מה שהופך אותו לבלתי נחוץ במרכזי נתונים, בתי חולים, מוסדות פיננסיים ומערכות תעשייתיות. עם התקדמות מתמשכת בטכנולוגיה, מערכות STS הופכות ליותר אינטליגנטיות ויעילות, ומספקות פתרונות הגנת חשמל מקיפים לצרכים מגוונים.

מילות מפתח

מערכת העברה סטטית (STS), מערכת בקרה אוטומטית, החלפת מקורות כוח, מיתוג אוטומטי, אספקת חשמל אל פסק (UPS)
