רשת פוטו-וולטאית-תיק לעיצוב ארונות מחוברים

מודול פונקציות

פונקציית ליבה

רכיב ליבה

פונקציית רכיב

מודול קו נכנס וחלוקת חשמל

קבל פלט מתח AC על ידי המהפך, מימוש איסוף וחלוקת חשמל, ובנה את ערוץ מעגל החיבור לרשת הראשית-

מפסק קו נכנס

מפסק קו נכנס: שבר את המעגל הראשי + הגנת עומס יתר / קצר-

מתג בידוד

מתג בידוד: ספק נקודות שבירה ברורות לתחזוקה

פס / פס נחושת

פס: נושא זרם גדול ואסוף אנרגיה חשמלית מרובה-ערוצית

בלוק טרמינל יוצא

בלוק מסוף יוצא: תקן את החיבור בין-ארון החיבור לרשת-כבלי צד, הפחת את הסיכון לתקלות חיווט והקל על תחזוקה מאוחרת יותר

מודול הגנת-רשת (יחידת בטיחות ליבה)

הבטח את הבטיחות הדו-כיוונית של מערכת ייצור החשמל ורשת החשמל, מניעת נזק לציוד שנגרם כתוצאה מתקלות ברשת / אפקט אי / עליות מתח

התקן הגנה נגד-איים

התקן נגד-איים: רכיב ליבה, זיהוי אפקט אי וניתוק המעגל

ממסר מתח יתר / תת-מתח / תדירות יתר / תת-תדר

SPD: דיכוי מתח יתר חולף והגן על רכיבים

התקן הגנה מפני נחשולים (SPD)

ממסר: עקוב אחר פרמטרי רשת והפעל הגנה חריגה

התקן הגנה מפני תקלות קרקע

התקן הגנה מפני תקלות הארקה:-זמן אמת צג זרם תקלות הארקה, מנתק במהירות את המעגל במקרה של תקלה ומניעת תאונות אישיות או ציוד הנגרמות כתוצאה מדליפת חשמל

מודול מדידת כוח וניטור

מדידה מדויקת של אנרגיה חשמלית-מחוברת לרשת, ניטור פרמטרי ההפעלה של רשת החשמל/מערכת ייצור החשמל, וספק נתונים ליישוב/אבחון

מד חשמלי רב-תכליתי תלת-פאזי

CT/VT: המר זרם גדול / מתח גבוה לאותות קטנים כדי להתאים למדידת המונה

שנאי זרם (CT) / שנאי מתח (VT)

מד חשמלי: למדוד אנרגיה חשמלית פעילה / תגובתית, לפקח על מתח / זרם / תדר

מסוף מדידה ובקרה

מסוף מדידה ובקרה: אסוף נתונים ותמוך בתצוגה מקומית/מרוחקת

נורית חיווי מצב / מסך תצוגה

נורית חיווי מצב: הצג באופן אינטואיטיבי את המצב של סגירת חיבור -רשת, אזעקת תקלה, הפעלה וכו'; מסך תצוגה: הצג נתוני אנרגיה חשמלית, פרמטרי רשת וקודי תקלות באופן מקומי ללא ציוד חיצוני

מודול בקרת ותקשורת רשת-

מימוש מיתוג חכם של מעגל חיבור רשת-, החלף מידע עם שיגור רשת / מערכת ניטור פוטו-וולטאית ועמידה בדרישות השיגור

מגע רשת-חיבור

מגע: קבל אותות והחלף אוטומטית את מעגל החיבור לרשת-

בקר / PLC

בקר: תאם את הפעולות של כל מודול והפעל לוגיקה מוגדרת מראש

מודול תקשורת (4G / Ethernet / RS485)

מודול תקשורת: מימוש ניטור והעברת נתונים מרחוק

מתג החלפה ידני / אוטומטי

מתג מעבר ידני / אוטומטי: החלף את מצב הבקרה, קבל הוראות מרחוק / PLC במצב אוטומטי; ממש הפעלה מקומית במצב ידני כדי לענות על צורכי תחזוקה או חירום

ארון ומודול עזר

ספק מנשא התקנה וסביבה מגן כדי להבטיח פעולה יציבה של רכיבים פנימיים בסביבות חיצוניות / תעשייתיות

ארון מתכת (IP54 ומעלה)

ארון: עמיד בפני אבק, עמיד למים ומונע חדירת חפצים זרים

מאוורר / תרמוסטט

מאוורר קירור: הפעל ועצור בהתאם לטמפרטורה כדי למנוע התיישנות-בטמפרטורה גבוהה של רכיבים

תאורת תחזוקה

תאורת תחזוקה: ספק מקור אור לתחזוקה-בארון

מגש כבלים / צינור

מגש כבלים / צינורות: ארגן את החיווט בצורה מסודרת והקל על התחזוקה

רצועת איטום

פס איטום: שפר את ביצועי האיטום של הארון, מניעת כניסת אבק ומי גשמים לארון, והבטח את הפעולה האמינה של רכיבים בסביבות קשות

לֹא.

שם הרכיב

(עם דגם ומפרט)

יְחִידָה

כַּמוּת

מודול פונקציות

פונקציית ליבה מקבילה של מודול

תיאור פונקציית הרכיב

תְמוּנָה

1

מפסק מסגרת (TGW1N-1600/4P-800A, עם השהיית תת-מתח ספציפי ל-PV)

לְחַבֵּר

1

מודול קו נכנס וחלוקת חשמל

קבל פלט מתח AC על ידי המהפך, מימוש איסוף וחלוקת חשמל, ובנה את ערוץ מעגל החיבור לרשת הראשית-

עם פונקציית טריפה של עיכוב מתח תת-מתח, בצע שבירת מעגל ראשי, עומס יתר/קצר-הגנת מעגל ובקרת חיבור PV- ספציפית-

2

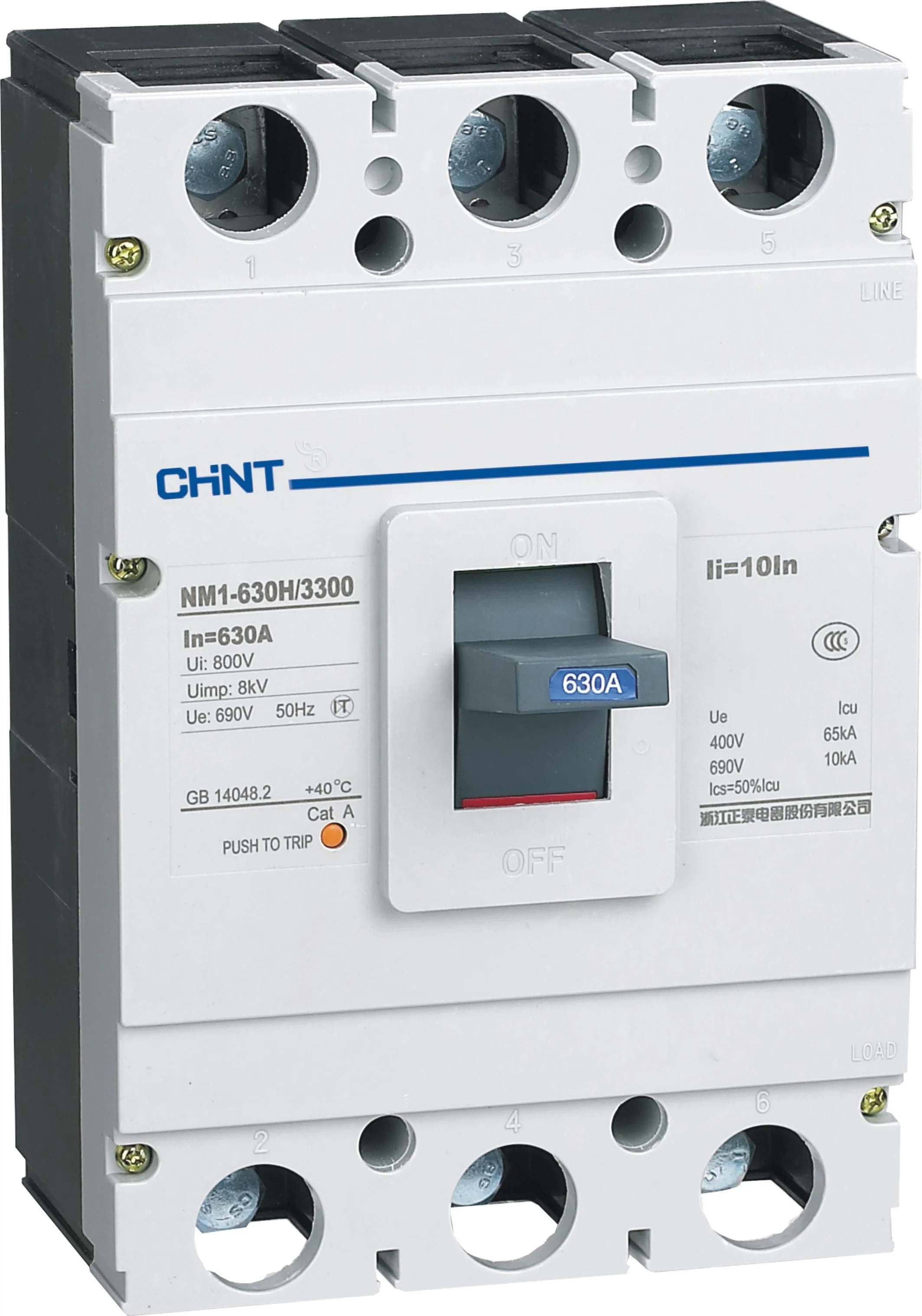

מפסק קלט (NM1-250S/4300 250A)

לְחַבֵּר

4

מפסק קו נכנס 4-ערוצים, אחראי על שבירה והגנה מפני קצר/עומס יתר של הקווים הנכנסים של כל מהפך

3

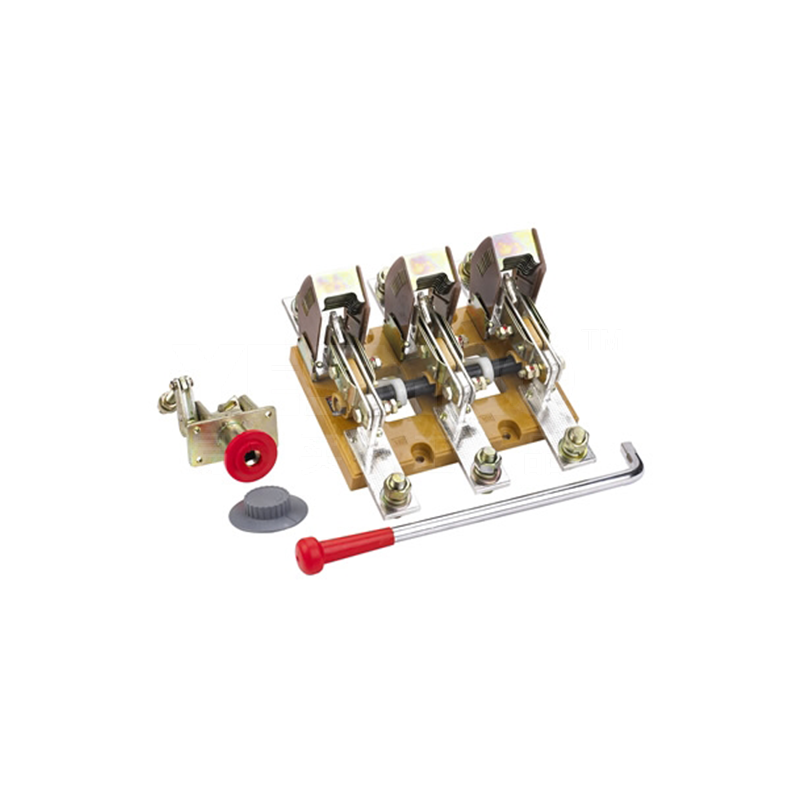

מתג סכין בידוד סיבובי (HD13BX-1000A/41 4P)

לְחַבֵּר

1

ספק נקודות שבירה ברורות במהלך תחזוקה כדי להבטיח את הבטיחות האישית של צוות התפעול והתחזוקה

4

מפסק זעיר (NXB-16AC63 2P)

לְחַבֵּר

1

לספק הגנה עצמאית על מעגל אספקת חשמל עבור ציוד עזר (כגון מסופי מדידה, מעגלי בקרה)

5

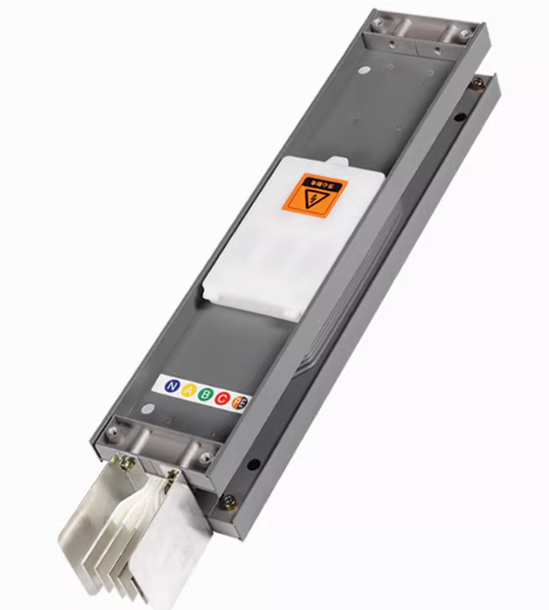

תמיכה ב-Bus Bar

מַעֲרֶכֶת

2

תקן ותמוך בשורת הנחושת של פס האוטובוס, הבטח התקנה יציבה ובידוד אמין של שורת הנחושת, והימנע מסיכונים קצרים במעגלים-

6

מחבר נחושת

לְחַבֵּר

18

משמש לחיבור שורות נחושת עם כבלים ורכיבים, מבטיח שידור זרם יציב ומפחית את ההתנגדות למגע

7

חוט ליבת נחושת, שורת נחושת (800A)

KG

60

לשאת זרם גדול של 800A, לאסוף אנרגיה חשמלית בעלת 4 ערוצים ולהעביר אותה למתג הראשי ולצד הרשת, שהוא נושא הליבה של העברת אנרגיה חשמלית

8

מפסק הגנה מפני ברקים (NXB-63AC63 4P)

לְחַבֵּר

1

מודול הגנת-חיבור לרשת

ודא את הבטיחות הדו-כיוונית של מערכת ייצור החשמל ורשת החשמל, למנוע נזק לציוד שנגרם כתוצאה מתקלות ברשת/אפקט אי/עליות

שלטו בהפעלה-בכיבוי של מעגל מגן הנחשולים, סייעו במימוש פונקציית ההגנה מפני ברקים והימנעו ממעגל הגנת ברקים חריג המשפיע על המעגל הראשי

9

התקן הגנה מפני נחשולים (LYY1-40KA)

לְחַבֵּר

1

דיכוי מתח יתר חולף הנגרם מפגיעת ברק ותנודות ברשת, והגן על הרכיבים החשמליים בארון

10

שנאי זרם (BH-0.66 800/5 Class 0.5)

לְחַבֵּר

3

מודול מדידת כוח וניטור

מדידה מדויקת של אנרגיה חשמלית-מחוברת לרשת, לנטר את פרמטרי הפעולה של רשת החשמל/מערכת ייצור החשמל, ולספק נתונים ליישוב/אבחון

המר זרם גדול של 800A לאות קטן של 5A, התאימו למדידה של מד חשמלי רב תכליתי, והבטיחו דיוק מדידה ובטיחות ציוד

11

מד חשמלי רב תכליתי (AMC96L-E4, עם תקשורת)

לְחַבֵּר

1

למדוד אנרגיה חשמלית-מחוברת לרשת, לנטר פרמטרים כגון מתח, זרם והספק, ולתמוך בפונקציית תקשורת למימוש העברת נתונים

12

אור איתות (AD11-22/41)

לְחַבֵּר

3

הצג באופן אינטואיטיבי את מצב ההפעלה של הציוד (כגון הפעלה,-סגירת חיבור לרשת, אזעקת תקלות וכו') לצפייה מקומית

13

תושבת ציפורניים קבועה (TMH)

לְחַבֵּר

2

תקן רכיבים הקשורים-למדידה, שתף פעולה עם תיבת אנטי-חשמל-כדי לממש פונקציה נגד-חשמל-גניבה ולהבטיח את בטיחות נתוני המדידה

14

תיבת גניבת-חשמל-(TMH)

לְחַבֵּר

1

מיוחד למניעת-גניבת חשמל-, להגן על החיווט של מעגל המדידה ולהבטיח את האותנטיות והדיוק של נתוני מדידת אנרגיה חשמלית

15

ארון (GGD, W800×D800×H2200)

לְחַבֵּר

1

ארון ומודול עזר

ספק מנשא התקנה וסביבת הגנה כדי להבטיח פעולה יציבה של רכיבים פנימיים

ספק שטח התקנה עבור כל הרכיבים, בעלי פונקציות בסיסיות של חסינות אבק והגנה, והתאימו לסביבת השימוש הפנימי

16

נתיך (RT14-400V 6A)

מַעֲרֶכֶת

5

הגן על מעגל הכוח המשני ומעגל הבקרה כדי למנוע נזק לרכיבי הבקרה ולמודולי התקשורת עקב עומס יתר או קצר חשמלי

17

טרמינל נוכחי

לְחַבֵּר

45

תקן את החיבור של קווי אות זרם לסידור חיווט נוח ותחזוקה מאוחרת יותר

18

מסוף מתח

לְחַבֵּר

90

תקן את החיבור של קווי אות מתח, הבטח שידור אות אמין והקל על סידור החיווט ותחזוקה מאוחרת יותר

19

אביזרים כגון שקע נחושת, קשר כבלים, תפס מיקום, כיסוי פלסטיק

-

-

סיוע בחיווט, תיקון רכיבים והגנה על בידוד, להבטיח חיווט פנימי מסודר והתקנה איתנה של רכיבים, ולשפר את אמינות הפעולה

לֹא.

שם הרכיב

(עם דגם ומפרט)

יְחִידָה

כַּמוּת

מודול פונקציות

פונקציית ליבה מקבילה של מודול

תיאור פונקציית הרכיב

תְמוּנָה

1

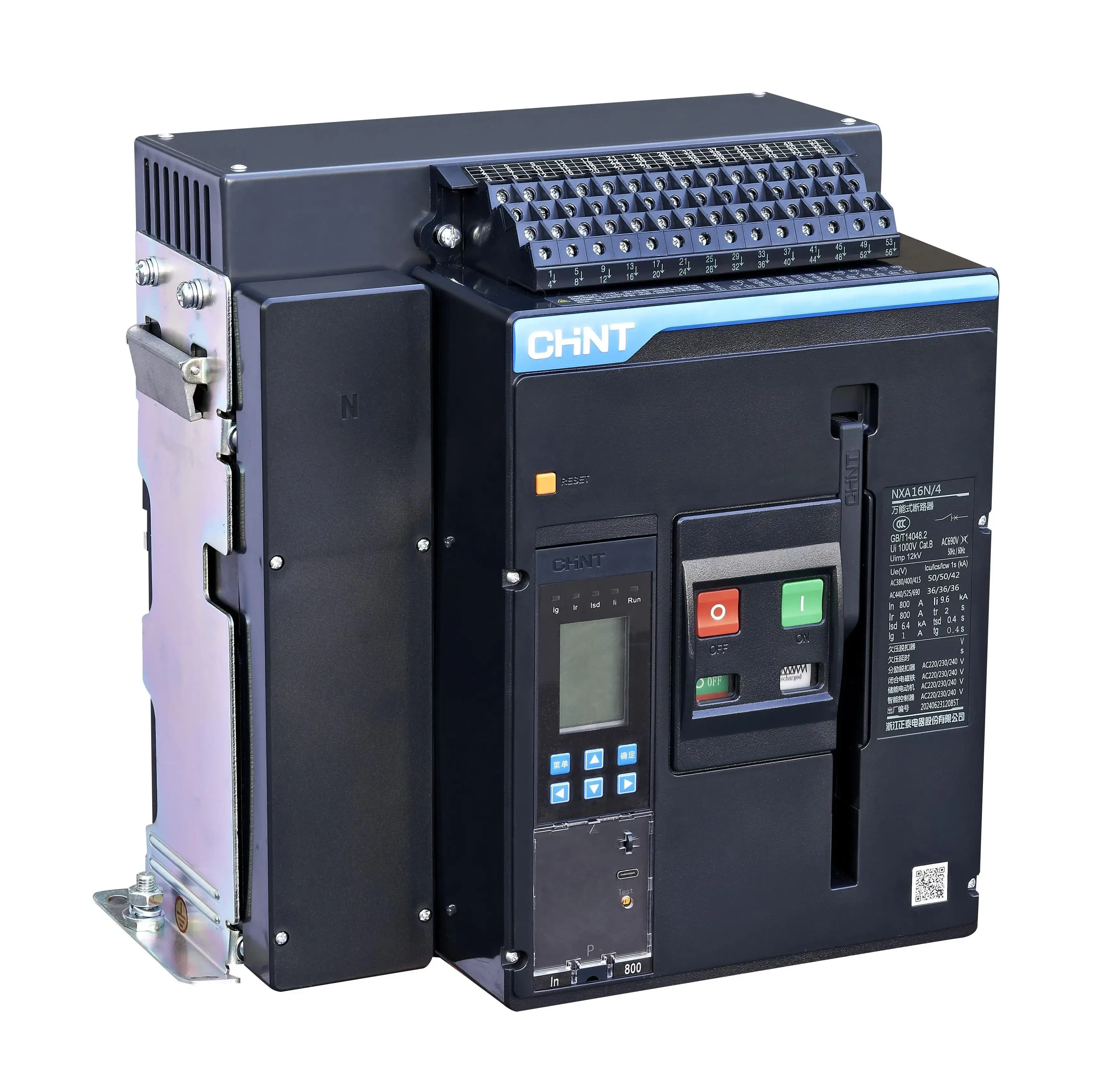

רשת מרכזית-מתג חיבור (NXA16N16-MF4 1250A, 4P 65kA)

לְחַבֵּר

1

מודול קו נכנס וחלוקת חשמל

קבל פלט מתח AC על ידי המהפך, מימוש איסוף וחלוקת חשמל, ובנה את ערוץ מעגל החיבור לרשת הראשית-

מתג ראשי אינטליגנטי קבוע עם פונקציות פתיחה/סגירה חשמלית, שחרור תת-מתח, סגירת מתח-והשהייה. מתחייב לשבור ראשי + עומס יתר/קצר-הגנה במעגל

2

מפסק כניסה (NM1-250L/4300B 50kA)

לְחַבֵּר

7

מפסק קלט 250A, אחראי על שבירה והגנה- על קצר/עומס יתר של כל קו נכנס של מהפך

3

מפסק קלט זעיר (NXB-32A/4P)

לְחַבֵּר

1

מתג אספקת חשמל למסוף איסוף מדידת חשמל, מספק הגנה עצמאית על מעגל אספקת חשמל למסוף המדידה

4

פס (פס נחושת 80×10 מ"מ)

מַעֲרֶכֶת

כַּמָה

לשאת זרם גדול, לאסוף חשמל מ-7 מפסקי קלט, ולהעביר אותו למתג החיבור- הראשי ולצד הרשת

5

מתג בידוד (1500A/4P HD12)

לְחַבֵּר

1

ספק נקודות שבירה ברורות במהלך תחזוקה כדי להבטיח את הבטיחות האישית של צוות התפעול והתחזוקה

6

מעצור מתח AC (NXUII-C40/40kA)

מַעֲרֶכֶת

1

מודול הגנת-חיבור לרשת

הבטח את הבטיחות הדו-כיוונית של מערכת ייצור החשמל ורשת החשמל, מניעת נזק לציוד שנגרם כתוצאה מתקלות/עליות רשת

הגנת ברקים AC, דיכוי מתח יתר חולף, הגן על רכיבים חשמליים בארון מפני פגיעות ברק או תנודות ברשת

7

מפסק הגנה על מעצור מתח (NXB-63/63A/4P)

מַעֲרֶכֶת

1

בקרת קלט הגנת נחשולי מתח, שליטה בהפעלה-של מעגל מעכב הנחשולים, סיוע במימוש פונקציית הגנת ברקים

8

מד רב תכליתי 380V (עם תקשורת RS485)

לְחַבֵּר

1

מודול מדידת כוח וניטור

מדידה מדויקת של אנרגיה חשמלית-מחוברת לרשת, לנטר את פרמטרי הפעולה של רשת החשמל/מערכת ייצור החשמל, ולספק נתונים ליישוב/אבחון

הצג כוח, מתח, זרם, תמיכה בתקשורת RS485, מימוש מדידת אנרגיה חשמלית והעברת נתונים

9

שנאי זרם מדידה (1200/5A Class 0.5)

לְחַבֵּר

3

המר זרם גדול של 1200A לאות קטן של 5A, התאם למדידת מונה רב תכליתית, הבטח דיוק מדידה ובטיחות ציוד

10

נורית חיווי חשמל (צהוב/ירוק/אדום)

לְחַבֵּר

5

הצג באופן אינטואיטיבי את מצב ההפעלה של הציוד (כגון הפעלה,-סגירת חיבור לרשת, אזעקת תקלות וכו') לצפייה מקומית

11

תיבת צומת איטום עופרת, תושבת צופר

מַעֲרֶכֶת

2

שימוש נגד-חשמל-גניבה, להבטיח את האותנטיות והאבטחה של נתוני מדידת אנרגיה חשמלית

12

ממסר זמן

לְחַבֵּר

1

מודול בקרת ותקשורת רשת-

מימוש מיתוג חכם של מעגל חיבור רשת-, החלפת מידע עם שיגור רשת/מערכת ניטור פוטו-וולטאית ועמידה בדרישות השיגור

לספק פונקציית בקרת עיכוב, לשתף פעולה עם מתג החיבור של-הרשת הראשית כדי לממש לוגיקת סגירה/פתיחה מושהית

13

ממסר ביניים

לְחַבֵּר

4

הגברת אותות בקרה, המרת לוגיקת בקרה, הבטחת ביצוע אמין של סגירה/פתיחה ופקודות בקרה אחרות

14

לחצן סגירה/פתיחה, מתג העברה

לְחַבֵּר

3

שליטה ידנית מקומית על הסגירה והפתיחה של מעגל החיבור -של הרשת, החלפת מצבי בקרה (כגון ידני/אוטומטי)

15

ארון סטנדרטי GGD (W1000×D800×H2200mm)

לְחַבֵּר

1

ארון ומודול עזר

ספק מנשא התקנה וסביבת הגנה כדי להבטיח פעולה יציבה של רכיבים פנימיים

ארון פנימי, צביעה קרה-מתגלגלת בריסוס, מספקים מקום התקנה והגנה בסיסית לכל הרכיבים

16

נתיך כוח משני (RT28-32/6A)

לְחַבֵּר

6

הגן על מעגלי חשמל משניים, הימנע מנזק לרכיבי בקרה עקב עומס יתר או קצר חשמלי של קווים משניים

17

כבלי חיווט משניים, מסופים ואביזרים

מִגרָשׁ

כַּמָה

תקן את החיבור של קווים משניים, מימוש העברת אותות וחיבור אספקת חשמל של רכיבי בקרה וניטור שונים, להקל על תחזוקה
