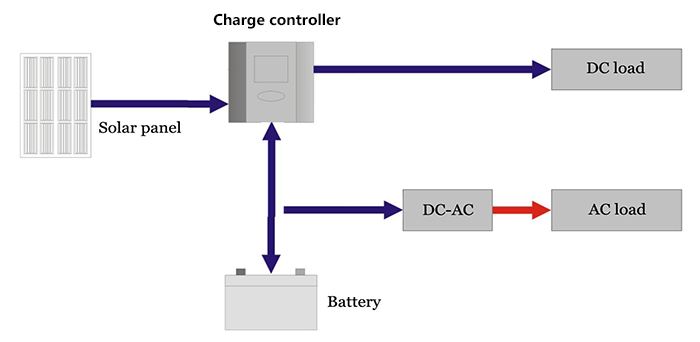

זה Solar PV תשלום Controller הוא מרכיב מרכזי מחוץ לרשת או עצמאית כוח סולארית מערכות הדור.
בשל המאפיינים הלא ליניאריים של המערך הסולארי, יש נקודת המוצא המרבי של אנרגיה (מקס פאוור פוינט) על עקומה שלה. בקרים מסורתיים, עם טכנולוגיית הטעינה של הטעינה והטעינה של טכנולוגיית PWM, לא ניתן לטעון את הסוללה בנקודת הכוח המקסימלית, ולכן לא ניתן לקצור את האנרגיה המקסימלית הזמינה ממערך PV, אך בקר הטעינה הסולארית עם המעקב המרבי של Power Point (MPPT) הטכנולוגיה יכולה לנעול על הנקודה כדי לקבל את האנרגיה המרבי ולספק אותו הסוללה.
האלגוריתם MPPT משווה באופן קבוע ומתאים את נקודות ההפעלה כדי לנסות לאתר את נקודת הכוח המקסימלית של המערך. תהליך המעקב מעובד באופן אוטומטי על-ידי מיקרו-מעבד ואינו זקוק לתשומת לב המשתמש.
MPPT הטכנולוגיה
MPPT (מקסימום Power Point מעקב) טכנולוגיה המרת DC ל DC מבצעת התאמה בין מערך השמש (פאנלים PV), ואת בנק הסוללה או רשת השירות. כדי לשים את זה אחרת, הם להמיר מתח DC גבוה יותר, אשר מן השמש פאנלים למטה אל מתח נמוך אשר צריך לטעון סוללות.
את ב-ב MPPT מעבד מאפשרת בקר השמש תשלום כדי להגדיל את יעילות ההמרה אנרגיה של עד 30% לעומת בקר תשלום PWM. התקנה קלה עם יכולת חיבור מקביל עושה את הפתרון הנכון עבור בתים כמו גם כל מערכת השמש יישומים גדולים.
איור לעיל הוא עקומת נקודת הכוח המרבי, את השטח מוצל הוא הטעינה טווח של בקר תשלום השמש המסורתית (PWM טעינה מצב), זה יכול כמובן לאבחן כי
Power Power Tracker הוא ממיר תדר גבוה DC ל DC אשר לוקח קלט DC מן פאנלים סולאריים, ואז ממיר את DC לתוך תדירות גבוהה AC, שוב AC יומר בחזרה מתח DC שונה הנוכחי כדי להתאים במדויק את סוללות ולוחות. בדרך כלל MPPTs לפעול בתדר הנעים בין 20-80 קילוהרץ (טווח תדר שמע גבוהה מאוד). לפיכך, שנאי יעילות גבוהה מאוד רכיבים קטנים יכולים לשמש לעיצוב אלה מעגלים בתדר גבוה.
תכונות עיקריות של MPPT השמש תשלום Controller
MPPT השמש תשלום בקר משמש לתיקון וזיהוי וריאציות במאפייני המתח הנוכחי של פאנל סולארי כפי שמוצג בתרשים לעיל.
זה הכרחי עבור כל מערכות כוח סולארי נדרש לשלוף כוח מרבי מ מודול PV כפי שהוא כוחות מודול PV להפעלת מתח קרוב לנקודת הכוח המרבי למשוך כוח זמין מקסימלית.
על-ידי שימוש בבקר המטען הסולארי MPPT, אנו יכולים להשתמש בלוח סולארי עם תפוקת מתח גדולה יותר ממתח ההפעלה של מערכת הסוללות.
המורכבות של המערכת יכול להיות מופחת באמצעות בקר MPPT השמש תשלום כמו יש יעילות גבוהה.
זה יכול להיות מיושם לשימוש עם מקורות אנרגיה מרובים כגון טורבינות מים או טורבינות רוח, וכן הלאה. כוח הפאנל של השמש הפלט משמש לשליטה DC-DC ממיר ישירות.
איפה להשתמש MPPT השמש תשלום בקר
כיום, בקר השמש יש MPPT ו PWM. על פי נתוני היישום, יעילות ההמרה של בקר PWM בדרך כלל פחות מ 70%, MPPT יעילות המרה בקר הוא כ 95-97%. MPPT השמש בקר יקר מאשר בקר השמש PWN, אבל את המחיר של מודול השמש הם יקרים יותר. באמצעות בקר MPPT, אתה יכול להפחית את מודול השמש, לשמור את העלות של המערכת כולה
MPPT הם היעילים ביותר בתנאים אלה:
ימי חורף, מעונן או מעורפל או שטח מוצל חלקית - כאשר הכוח הנוסף נדרש ביותר.
מזג האוויר הקרה הוא קרוב לוודאי בחורף - הזמן שבו שעות השמש הן נמוכות ואתה צריך את הכוח לטעון את הסוללות ביותר.
טעינת סוללה חלשה - ככל שמצב הטעינה נמוך יותר בסוללה, כך ה- MPPT הנוכחי יותר יכניס אותם - בפעם אחרת, כאשר הכוח הנוסף נדרש ביותר.
חוט ארוך פועל - אם לוחות הם 100 מטרים משם, ירידה מתח ואובדן כוח יכול להיות משמעותי, אלא אם אתה משתמש חוט גדול מאוד. אבל אם יש לך יותר לוחות חוטית בסדרה כדי לקבל וולט גבוה יותר, אובדן החשמל הוא הרבה פחות, ואת הבקר יהיה להמיר את המתח הגבוה וולט ימין עבור הסוללה.
