אזימוט וזווית הטיה של לוח השמש

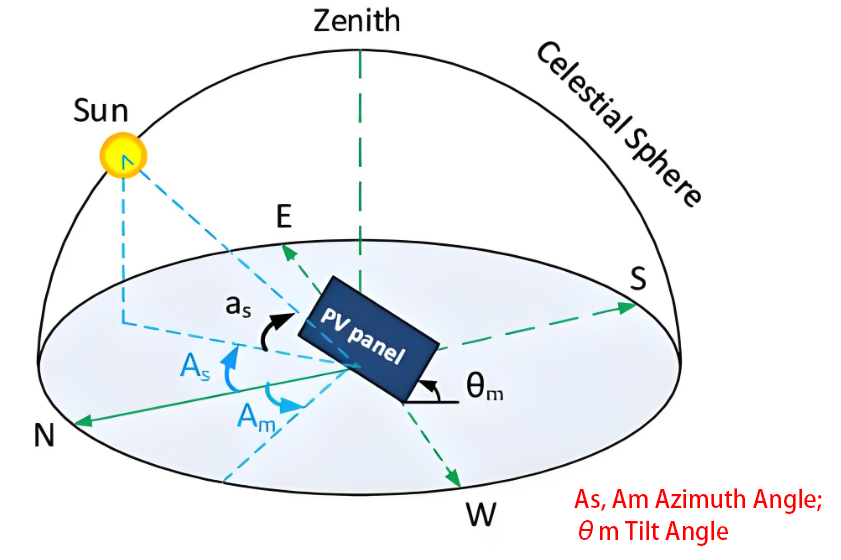

ידע בסיסי של הטיה ואזימוט
זווית ההטיה של לוח סולארי מכריעה לכידת קרינת השמש המגיעה פני השטח שלה. הביצועים והיעילות של לוח פוטו -וולטאי (PV) מושפעים באופן משמעותי מזווית ההטיה שלו ביחס לאופק.
זווית ההטיה מראה כיצד משווים את הפאנלים הסולאריים משופעים לקרקע. לוח אופקי יהיה בעל הטיה של 0 מעלות, ואילו אנכית תהיה הטיה של 90 מעלות. ההטיה הנפוצה ביותר לפאנלים סולאריים לשימוש ביתי היא בין 10 מעלות ל 45 מעלות, אך הזווית בפועל משתנה לפי אתר הפרויקט שלך. זווית האזימוט מתארת לאיזה כיוון פונים הפאנלים הסולאריים, כאשר לרוב של 0 מעלות צפון, 90 מעלות מזרח, 180 מעלות דרום ו -270 מעלות מערבה. הפאנלים בדרך כלל עושים הכי טוב בחצי הכדור הצפוני כאשר מכוונים דרומה.
יש לך שתי דרכים לבדוק את זווית ההטיה הנכונה עבור פרויקט מערכת ה- PV הסולארית שלך.
דרך 1:
קח את קו הרוחב שלך, הוסף 15 מעלות בחורף וחסר 15 מעלות בקיץ.
לדוגמה, אם הרוחב שלך הוא 35 מעלות, זווית ההטיה של הפאנלים הסולאריים שלך בחורף היא: 35 + 15=50 מעלות.
בקיץ, זהו: 35 - 15=20 מעלות.
דרך 2:
לחורף
בחודשי החורף, כשיש פחות שמש, קח את קו הרוחב שלך, הזמן אותו ב -0.9 ואז בתוספת 29 מעלות.
לדוגמה: אם הרוחב שלך הוא 35 מעלות, הזווית שברצונך להטות את הפאנלים שלך בחורף היא: (35 * 0.9) + 29=60 מעלות.
זה בערך 10 מעלות מוטה יותר משיטת "מהירה וקלה"! וזה גם יעיל יותר, כי ביום חורף עם שעות אור קצרות, אתה רוצה שהפאנלים הסולאריים שלך פונים ישירות לעבר השמש בסביבות הצהריים.
לקיץ
קח את קו הרוחב שלך, הכפיל אותו ב -0.9 וחסר 23.5 מעלות.
לדוגמה: אם הרוחב שלך הוא 35 מעלות, יש להטות את הפאנלים שלך ב: (35 * 0.9) - 23.5=8 מעלות.
לאביב וסתיו
קח את הרוחב שלך וחסר את 2.5 מעלות.
לדוגמה: אם הרוחב שלך הוא 35 מעלות, ההטיה הטובה ביותר עבור הפאנלים שלך באביב ובסתיו היא: 35 - 2.5=32.5 מעלות.
|
סיכום: חישוב זווית הפאנל הסולארי |
||
| עוֹנָה | חישוב זווית / הטיה |
| חוֹרֶף | (קו רוחב * 0.9) + 29 מעלות |
| קַיִץ | (קו רוחב * 0.9) - 23.5 מעלות |
| אביב וסתיו | Latitude - 2.5 מעלות |
