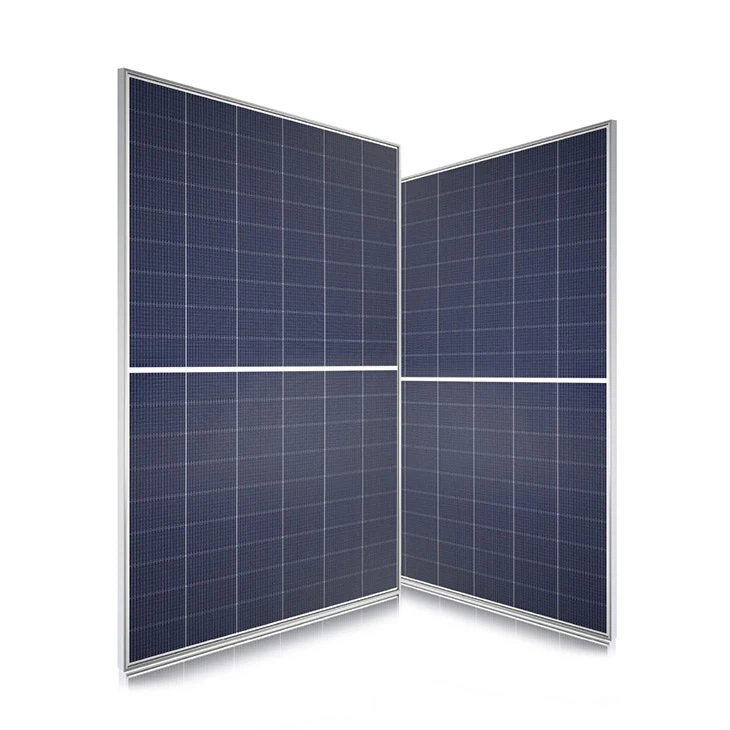

DSHB108 פאנל סולארי HJT 495W-520W

מודול סולארי כפול-כפול חצי דו-פניםי

DSHB108 405-520-01

DSHB108 מודול סולארי יעיל גבוה: מקסום תפוקת אנרגיה, צמצם LCOE

אין מליטה של BO-ביטול מכסה לאמינות לטווח הארוך
מהונדס עם מבנה ללא BO כדי לחסל לחלוטין את השפלה הנגרמת על ידי אור (LID), ומבטיח יציבות ביצועים לטווח הארוך ותוחלת החיים המורחבת.

חיתוך לייזר קריוגני-מופחת אובדן חשמל ופסוק מיקרו
חיתוך לייזר קריוגני מתקדם ממזער את נזקי הקצה, מוריד את אובדן ההספק ומפחית את פיצול התאים, מה שמוביל לשיפור העמידות המכנית.

ניצול אור משופר - פחות צריכת הדבק כסף
לכידת אור אופטימיזציה מגדילה את ההמרה הפוטואלקטרית, ומפחיתה משמעותית את השימוש במדבק כסף והורדת עלויות הייצור.

שכבת µ-sio₂ מסוממת-השגת יעילות של מעל 26% תאים
משלב דו תחמוצת מיקרו-סיליקון מסוממת (μ-SiO₂) כדי לדחוף את יעילות התא מעבר ל 26%, ומגדיר אמת מידה חדשה לביצועי תאי סולאריים.

טכנולוגיית DS מתקדמת: יעילות תאים גבוהה יותר, כוח מודול גבוה יותר

טכנולוגיית Gettering + μC-SI ליעילות מקסימאלית
משלב תהליכי גידול מתקדמים עם טכנולוגיית סיליקון מיקרו-גבישי (μC-SI) כדי להסיר זיהומים ולשפר את ביצועי התאים, וכתוצאה מכך תפוקת כוח מודול גבוהה יותר.

עד 95% ביפיות - יותר אנרגיה משני הצדדים
המציג מבנה דו-פסיאלי סימטרי באופן טבעי המספק עד 95% דו-צדדיות, ומגביר משמעותית את תפוקת האנרגיה בצד האחורי בסביבות התקנה מגוונות.

איטום קצה PIB - בנוי לעמוד בסביבות קשות
מנצלת חומר איטום של Polyisobutylene (PIB) ומסגרות מצופות משולבות, מעביר את רמת הבדיקה של Corrosion Salt Mist Devel 8, ומבטיח עמידות בתנאי החוף והלהות הגבוהה.

אידיאלי לפרויקטים סולאריים בהיקף השירות

DSHB108 מהונדס לחוות סולאריות בקנה מידה גדול עם:

איזון נמוך יותר של עלות המערכת (BOS)

עלות אנרגיה מופחתת מפלסית (LCOE)

תפוקת חשמל גבוהה יותר והחזר ההשקעה (ROI)

הסמכה

2024-08-12 092820

IEC61215, IEC61730

ISO9001: מערכת ניהול איכות 2015

ISO14001: מערכת ניהול הסביבה 2015

ISO45001: 2018 בריאות ובטיחות תעסוקתית

IEC62941: 2019 מודולים פוטו-וולטאיים יבשתיים (PV)

מערכת לייצור מודולי PV

אבטחת איכות

2024-08-16 175023

פרמטרים מכניים

תא (מ"מ)	182*105 מונו
מידות (lmh) (מ"מ)	1960113430
משקל (ק"ג)	27.4
גודל חתך הכבלים (M㎡)	4
מספר תאים וחיבורים	108(6*18)
מספר דיודות	3

הַכשָׁרָה

מקס. מתח מערכת (V DC)	DC1500V (IEC)
טווח רכיבה על אופניים בטמפרטורה (תואר)	-40~+85
מקס. דירוג נתיכים סדרה (א)	20
מקס. זרם הפוך (א)	20
מקס. עומס רוח / מקסימום. עומס שלג (PA)	2400 / 5400
שיעור נקודה חמה	100% בחינם
סוג מחבר	MC4 תואם
דירוג אש	כיתה ב '
ציון הגנה על תיבת צומת והגנת מחברים	IP68
גורם דו -פנים (%)	90±5

DSHB108 495-520

פרמטרים חשמליים

		DSHB108-495	DSHB108-500	DSHB108-505	DSHB108-510	DSHB108-515	DSHB108-520
STC AM1.5, 1000W/㎡ טמפרטורת התא 25 מעלות	מקס. כוח ב- STC (PMPP/W)	495	500	505	510	515	520
	מקס. מתח כוח (VMP/V)	34.05	34.16	34.27	34.38	34.49	34.60
	מקס. זרם כוח (IMP/A)	14.54	14.64	14.74	14.84	14.94	15.40
	מתח מעגל פתוח (VOC/V)	40.65	40.76	40.87	40.98	41.09	41.20
	זרם קצר במעגל (ISC/A)	15.37	15.48	15.59	15.70	15.81	15.92
	יעילות המודול (%)	22.3	22.5	22.7	22.9	23.2	23.4
Noct AM1.5, 800W/㎡, טמפרטורת הסביבה 20 מעלות, מהירות רוח 1 מ '/שניות	מקס. כוח ב- NOCT (PMPP/W)	377	381	385	389	393	397
	מקס. מתח כוח (VMP/V)	32.53	32.63	32.73	32.83	32.93	33.03
	מקס. זרם כוח (IMP/A)	11.62	11.70	11.78	11.86	11.94	12.02
	מתח מעגל פתוח (VOC/V)	38.80	38.90	39.01	39.11	39.22	39.32
	זרם קצר במעגל (ISC/A)	12.28	12.37	12.46	12.55	12.64	12.72
BSTC AM1.5, 800W/㎡, 135W/㎡, 25 מעלות	מקס. כוח ב- BSTC (PMPP/W)	555	560	566	571	577	583
	מקס. מתח כוח (VMP/V)	34.17	34.28	34.39	34.50	34.61	34.72
	מקס. זרם כוח (IMP/A)	16.25	16.36	16.47	16.58	16.80	16.80
	מתח מעגל פתוח (VOC/V)	40.79	40.90	41.01	41.12	41.23	41.34
	זרם קצר במעגל (ISC/A)	17.24	17.36	17.48	17.61	17.73	17.85

תצורת אריזה

מכולה (קוביה גבוהה)
מודולים למזרן	36
משטחים לכל מיכל	24
מודולים לכל מיכל	864

מקדמי טמפרטורה

מתח מקדם טמפרטורה (VOC)	-0.22 %/ תואר
מקדם טמפרטורה זרם (ISC)	0.04 %/ תואר
כוח מקדם טמפרטורה (PM)	-0.24 %/ תואר
